新能源电机引线焊接机

新能源电机引线焊接机
访问量 : 6758
编辑时间 : 2020-06-23

电机引线焊接机JYD-40AL/AT工作原理和步骤:

   电机定子铜鼻子热压焊熔接是把电极产生的电阻热传到端子上,利用这个热量以及加压力进行压接。是利用电阻热能保证首先剥离导线的镀层,然后依靠端子的夹力来确保结合强度的热压工艺手段。
毕卡焊接作为焊接支持,焊接机需要用到铜端子02157638343铜管
电机引线焊接机JYD-40AL/AT热熔接过程包括两项同时发生的操作:

1、经过电极之间的电流加热铜端子或铜管并导致漆包线线漆皮汽化,
2
、电极作用于支架上的压力将其压紧成为一体,具有极高的电机性能。
3
、最初的热量将电磁线(漆包线)的漆皮气化;
4
、进一步的加热,漆皮气化后,为铜线和铜线连接在一起提供条件;
5
、最后,进一步的加热和施加压力,洁净后的铜线互相热量传递扩散。不仅仅是铜线连接在一起,铜线还和端子也连接在一起。


6
、在通电断开后,压力需要继续保持,避免铜线连接松开。
7
、通过此种熔接方法形成的连接,拉力强大和耐用,并且几乎“零电阻”的连接。
焊接能力:
5
平方—120平方漆包线(或漆包线和电子线)
线径:直径0.05mm—直径2.0mm

外观:

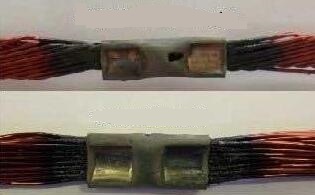

端子外表面外观良好,没有熔融现象,没有破坏端子表面镀层。端子烧焦长度满足要求。“35平方端子,0.85*60根漆包线”02157638343
测试导通率每根漆包线都是导通的。
测试电阻三相线电阻值差值在1%以内
毕卡焊接查看熔接效果

将端子剥开,漆皮气化干净,残留少;去漆皮后的铜线有变形量,铜线和铜线之间有一定的熔接,铜线和端子有熔接。通过线切割机从中间将端子切开,漆包线之间几乎没有缝隙,漆包线和端子之间没有缝隙。




工件样品免费焊接

    毕卡焊接设备(上海)有限公司在工厂内备有多种功率的精密逆变点焊机(碰焊机)、热压焊机、缝焊机,并且有几百种适合不同产品的夹具(还可根据产品设计夹具),无论贵司有任何产品存在焊接难点问题,都诚恳的欢迎您来我司(或将工件寄到我司)焊接打样,我们工程师30年的“电阻焊研究”和对焊接工艺的深度理解,完全有可能助你找到极好的焊接解决方案。
